Значения аргумента х возьмите в пределах от –3 до 3 с шагом 0,5.
В электронной таблице составьте таблицу значений аргумента и функции.
В ячейку В1 запишите заголовок: График функции
Далее в ячейку А3 запишите “X” в ячейку А4 “Y”. Затем в диапазоне ячеек B3:N3 расставьте значения икс в пределах от –3 до 3 с шагом 0,5.
В ячейку В4 запишите формулу: =В3^2+3*В3+2. И скопируйте формулу в диапазон ячеек B4:N4. Наша формула содержит относительные ссылки, поэтому автоматически изменяется.
Теперь вы получите Таблицу данных для построения графика.
Выделите таблицу вместе с заголовками, то есть диапазон ячеек А3:N4.
Теперь на вкладке «Вставка» в разделе «Диаграммы» выберите тип диаграммы «Точечная», а в раскрывающемся меню выберите вид «Точечная с гладкими кривыми».

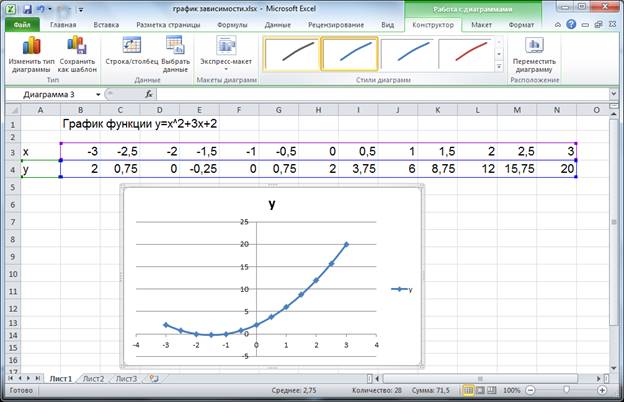

Вы получили график зависимости у от х.

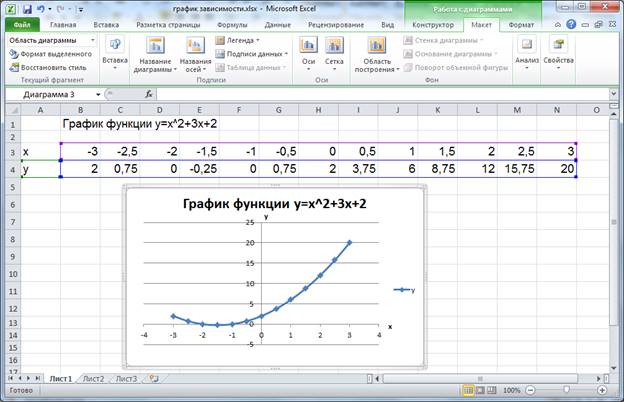

Теперь отформатируйте Ваш график. Для этого щёлкните по диаграмме, которую нужно отформатировать. Появится раздел ленты «Работа с диаграммами» с дополнительными вкладками «Конструктор», «Макет» и «Формат». Введите название диаграммы. Введите названия осей: название горизонтальной оси x, а вертикальной оси y. Переместите их на диаграмме.
Удалите легенду, для этого на вкладке «Макет» в разделе «Подписи» нажмите на значок раскрывающегося меню «Легенда» и выберем «Нет». Или выделите легенду и нажмите кнопку «Delete». Уберите линии сетки для этого на вкладке «Макет» в разделе «Оси» нажмите на значок раскрывающегося меню «Сетка» и установите режим «Не показывать горизонтальные линии сетки».
В результате Ваша диаграмма примет следующий вид.
Рассмотрим следующий вид диаграммы. Круговая диаграмма.
Если сравниваемые величины образуют в сумме целое или 100 %, то используют круговые диаграммы. Круговую диаграмму удобно использовать для наглядного изображения соотношения между величинами. Она представляет собой круг, разделенный на секторы пропорционально отображаемым значениям.
Пример. Пользуясь данными, приведенными в таблице, нам нужно построить круговую диаграмму, отражающую соотношение белков, жиров и углеводов в суточном рационе взрослого человека.

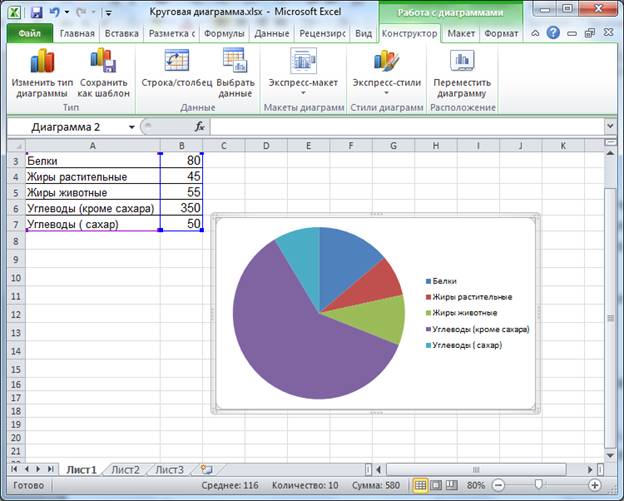

Итак, перед Вами таблица «Примерный суточный рацион взрослого человека со средней физической нагрузкой (в граммах)». Выделите диапазон ячеек А3:В7. Теперь на вкладке «Вставка» в разделе «Диаграммы» выберите тип диаграммы «Круговая», вид тоже «Круговая».

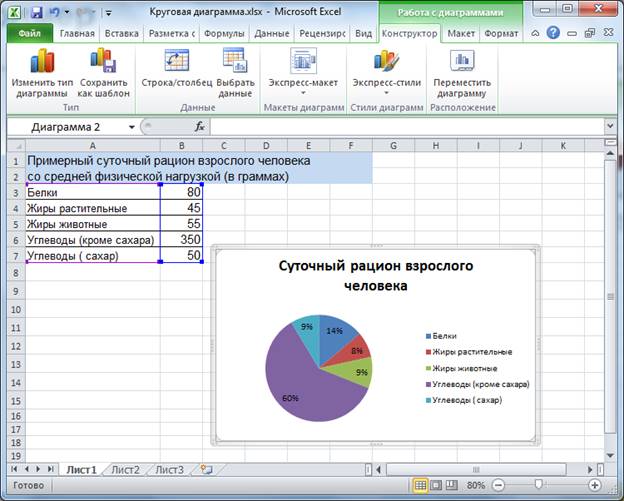

Теперь отредактируйте диаграмму. На вкладке «Конструктор» в разделе «Макеты диаграмм» выберите любой понравившейся макет, например «Макет 6». Исправьте название диаграммы. Вы получите круговую диаграмму, отражающую соотношение белков, жиров и углеводов в суточном рационе взрослого человека.
По данной диаграмме можно сказать, что, даже и без указания чисел, можно увидеть примерное соотношение рассматриваемых величин, что бывает очень удобно.
При построении круговых диаграмм необходимо помнить – большое количество данных затрудняет восприятие информации, поэтому такие диаграммы не применяются более чем для пяти-шести значений данных.
Следующий тип диаграмм – гистограмма, её ещё называют столбчатая диаграмма.
Гистограмма используется для сравнения нескольких величин. Она состоит из параллельных прямоугольников (столбиков) одинаковой ширины. Каждый столбик показывает один тип качественных данных и привязан к некоторой опорной точке горизонтальной оси – оси категорий.
Пример. По данным, приведенным в таблице Вам нужно построить гистограмму, характеризующую соотношение русских единиц длины.

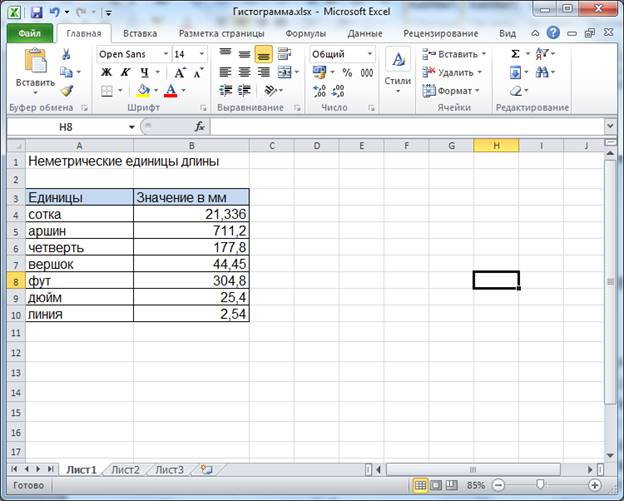

Итак, перед Вами таблица «Не метрические единицы длины». Для того, что бы построить гистограмму, как и в предыдущих примерах, выделите диапазон ячеек А3:В10. На вкладке «Вставка» в разделе «Диаграммы» нажмите на значок раскрывающегося меню «Гистограмма». Здесь выберите «Гистограмма с группировкой».
Отредактируйте получившуюся гистограмму. На вкладке «Конструктор» в разделе «Макеты диаграмм» выберите любой понравившейся макет, например Макет 4.
Как видите, этот макет не предусматривает названия диаграммы. Добавьте название сами. На вкладке «Макет» в разделе «Подписи» нажмите на значок раскрывающегося меню «Название диаграммы» и выберите название по центру с перекрытием.
Вы получили гистограмму, по которой можно наглядно сравнить несколько величин и быстро ответить на вопрос: какая величина самая большая, а какая самая маленькая.
Также в электронных таблицах можно строить ярусные диаграммы или их называют гистограммы с накоплением. Они дают представление о вкладе каждой из нескольких величин в общую сумму.
Пример. Пользуясь данными, приведёнными в таблице, постройте ярусную гистограмму или гистограмму с накоплением, отображающую вклад каждой из трёх дисциплин в общую сумму завоёванных медалей.
Выделите диапазон ячеек А3:D6. На вкладке «Вставка» в разделе «Диаграммы» нажмите на значок раскрывающегося меню «Гистограмма». Здесь выберите «Гистограмма с накоплением».
По данной диаграмме видно, что в общую сумму золотых медалей большой вклад внесли лыжные гонки, а в завоевании бронзовых медалей – биатлон.
Как видите, основная цель диаграмм и графиков – сделать информацию наглядной и легкодоступной для восприятия.
Важно запомнить:
Диаграмма – это графическое изображение информации, предназначенное для сравнения нескольких величин. Причем диаграмма – это составной объект. В неё можно добавлять различные элементы, например заголовки, подписи данных, легенду, а также изменять оформление и тип.
Различают несколько типов диаграмм:
График – это линия, применяемая для иллюстрации непрерывных изменений.
Круговая диаграмма показывает соотношение величин. Она представляет собой круг, разделённый на секторы пропорционально отображаемым значениям.
Гистограмма используется для сравнения нескольких величин. Она состоит из параллельных прямоугольников (столбиков) одинаковой ширины. Каждый столбик показывает один тип качественных данных и привязан к некоторой опорной точке горизонтальной оси – оси категорий.
.
